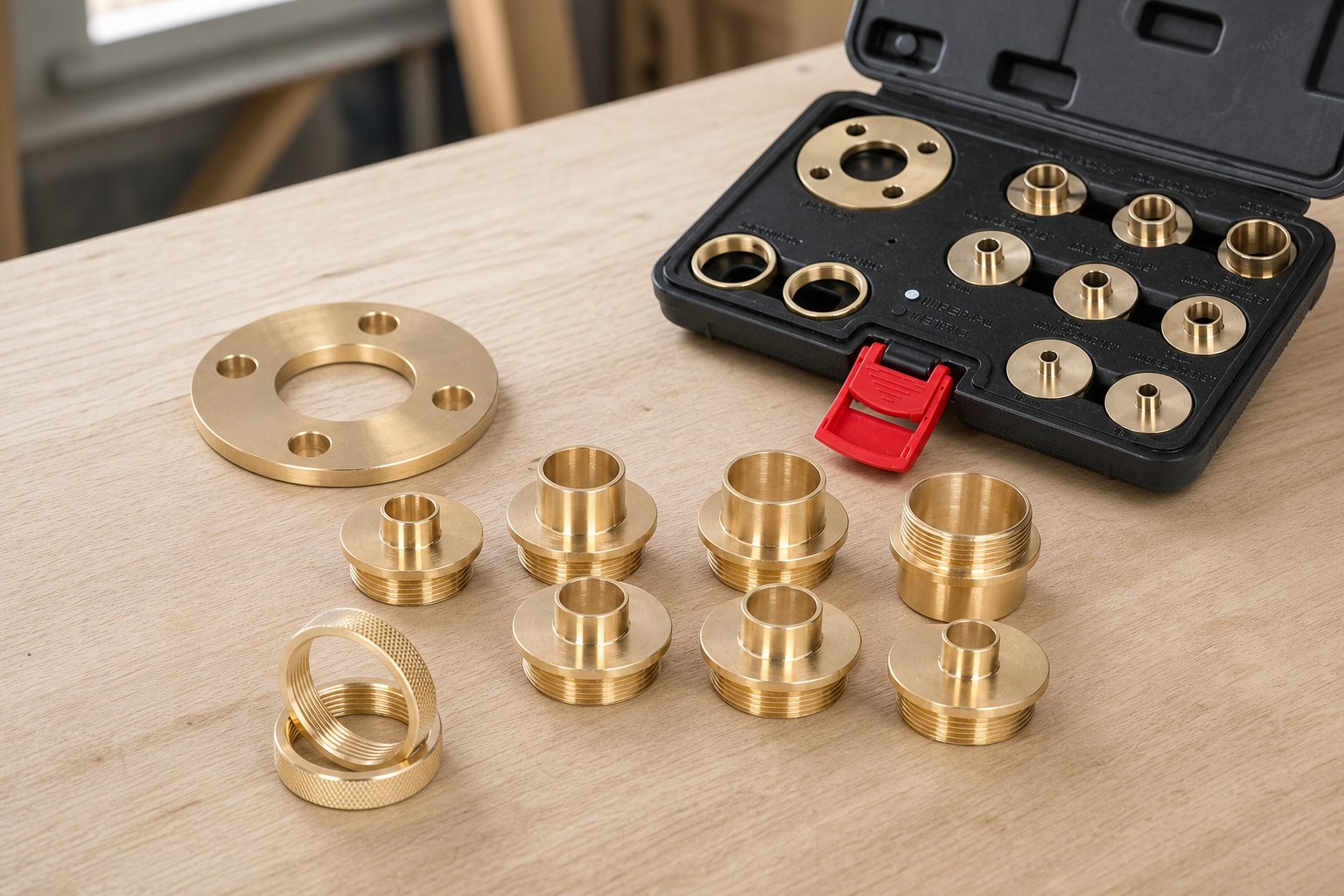

11-elementowy mosiężny zestaw pierścieni kopiujących do frezarki ułatwia precyzyjne frezowanie według szablonu, ale trzeba sprawdzić zgodność ze standardem Porter-Cable

Mosiężne pierścienie kopiujące do frezarki górnowrzecionowej to prosty system stolarski, który pozwala prowadzić frez według szablonu, nie dopuszczając do kontaktu ostrza z samym szablonem.

Ten 11-elementowy zestaw wykorzystuje klasyczny rozmiar Porter-Cable style i zawiera tuleje prowadzące o różnych średnicach, nakrętki mocujące, a w zależności od konkretnego zestawu także element centrujący lub frezujący.

W przypadku podobnych akcesoriów najważniejsze są precyzja wykonania i zgodność z podstawą frezarki. Nie jest to uniwersalny standard, który automatycznie pasuje do każdego routera.

Jak działa guide bushing?

Pierścień kopiujący montuje się w podstawie frezarki.

Jego cylindryczny nos wystaje spod podstawy i podczas pracy opiera się o krawędź szablonu.

Frez obraca się wewnątrz pierścienia.

Dlatego uzyskany kształt nie jest dokładnie taki sam jak otwór w szablonie — między frezem a pierścieniem powstaje offset.

Podczas frezowania według szablonu trzeba uwzględnić właśnie ten offset.

Porter-Cable style jest popularny, ale nie całkowicie uniwersalny

Ten typ pierścieni wykorzystuje rozmiar określany jako Porter-Cable style.

Wiele frezarek obsługuje go bezpośrednio lub za pośrednictwem uniwersalnej podstawy pomocniczej.

Niektóre marki stosują jednak własne wymiary.

W przypadku systemów Festool, Bosch, Makita i innych może być potrzebny adapter.

Niezależne opinie użytkowników dotyczące podobnego 11-elementowego zestawu wskazują na przykład na zgodność z frezarkami Porter-Cable i wybranymi podstawami Makita, ale niekoniecznie z każdą frezarką Festool bez adaptera.

Mosiądz ma dobre właściwości jako materiał na pierścień prowadzący

Mosiądz jest popularnym materiałem na prowadnice szablonowe, ponieważ:

• nie koroduje jak zwykła stal,
• ma gładką powierzchnię,
• łatwo poddaje się obróbce,
• jest stosunkowo delikatny dla szablonu w razie kontaktu,
• ma wystarczającą sztywność.

Jednak jakość obróbki jest ważniejsza niż sam materiał.

Jeśli pierścień jest mimośrodowy, frez nie będzie dokładnie odwzorowywał kształtu.

Wycentrowanie względem frezu ma kluczowe znaczenie

Po zamontowaniu pierścienia należy sprawdzić, czy jego otwór jest wycentrowany względem wrzeciona frezarki.

Jeśli pierścień jest przesunięty o 0,5 mm względem środka, w zależności od kierunku ruchu uzyskany offset może być różny.

Dlatego w profesjonalnej praktyce stosuje się trzpień lub stożek centrujący.

Jeśli zestaw zawiera element centrujący, warto go używać przy każdej wymianie podstawy.

Szablon musi być grubszy niż wystający nos pierścienia

Niezależna recenzja podobnego zestawu zwraca uwagę na praktyczny problem:

w przypadku bardzo cienkiego szablonu nos pierścienia może wystawać przez całą jego grubość i dotykać obrabianego elementu.

Uniemożliwia to prawidłowe prowadzenie.

Dlatego podczas pracy należy:

1. zmierzyć długość nosa prowadzącego, 2. używać szablonu o odpowiedniej grubości, 3. ustawić głębokość frezu tak, aby pierścień nie przeszkadzał.

Niektóre pierścienie mogą być już za długie do sklejki o grubości 6 mm.

Do czego służą różne średnice?

Mniejszy pierścień sprawdza się przy:

• małych otworach,
• szablonach z detalami,
• delikatnych ornamentach.

Większy pierścień:

• lepiej współpracuje z dużymi frezami,
• ma większą powierzchnię styku,
• może zapewniać większą stabilność przy dużych szablonach.

Wybór zależy od średnicy frezu i wymaganego offsetu.

Offset można łatwo obliczyć

Jeśli zewnętrzna średnica pierścienia prowadzącego wynosi 16 mm, a frezu 8 mm, offset wynosi:

(16 − 8) / 2 = 4 mm.

Szablon należy więc przesunąć o 4 mm względem żądanej krawędzi gotowego cięcia.

To podstawowe obliczenie przy tworzeniu własnych szablonów.

Dużą zaletą jest powtarzalność

Guide bushing ma największy sens wtedy, gdy ten sam kształt wykonuje się wielokrotnie.

Zastosowania:

• gniazda,
• kieszenie pod zawiasy,
• wkładki,
• napisy,
• otwory wykonywane według szablonu,
• kopiowanie kształtów,
• produkcja wielu identycznych elementów.

Bez pierścienia trzeba byłoby użyć frezu kopiującego z łożyskiem lub innej techniki.

Pierścień chroni szablon przed frezem

Ostrze nie dotyka szablonu.

To zaleta w przypadku szablonów z MDF, akrylu lub sklejki.

W razie błędu lub luzu frez z łożyskiem może uszkodzić krawędź szablonu. Pierścień przenosi kontakt za pośrednictwem gładkiej mosiężnej powierzchni.

Niezależne opinie o niedrogim zestawie są zaskakująco dobre

Użytkownicy tego 11-elementowego zestawu przeważnie bardzo pozytywnie oceniają jego wykonanie.

Powtarzają się opinie o:

• precyzyjnej obróbce,
• dobrym opakowaniu,
• gładkich gwintach,
• dobrym stosunku ceny do liczby pierścieni.

W przypadku niedrogich akcesoriów po rozpakowaniu warto jednak sprawdzić:

• zadziory,
• współosiowość,
• gwinty,
• płaskość nakrętki.

Nie trzeba używać wszystkich 11 elementów jednocześnie

Zestaw zawiera pierścienie o różnych średnicach, ponieważ różne projekty wymagają innych kombinacji.

W warsztacie często okazuje się, że użytkownik regularnie korzysta tylko z 2–3 rozmiarów, a pozostałe zostawia jako zapas.

Zaletą pełnego zestawu jest to, że odpowiedni rozmiar jest już dostępny przy kolejnym projekcie.

Główne cechy 11-elementowego zestawu

Dla kogo zestaw będzie odpowiedni?

Najbardziej przyda się stolarzowi, który:

• pracuje z szablonami,
• frezuje miejsca na zawiasy lub gniazda,
• wykonuje powtarzalne elementy,
• ma frezarkę z kompatybilną podstawą.

Czy warto kupić mosiężny zestaw guide bushingów?

Jeśli frezarka obsługuje standard Porter-Cable — tak.

Za stosunkowo niewielkie pieniądze zyskuje się system, który jest bardzo uniwersalny podczas pracy z szablonami.

Najważniejsze są prawidłowe centrowanie i obliczenie offsetu. Sam pierścień nie zapewni precyzji, jeśli zostanie nieprawidłowo zamontowany albo szablon nie będzie dopasowany do jego rozmiaru.
