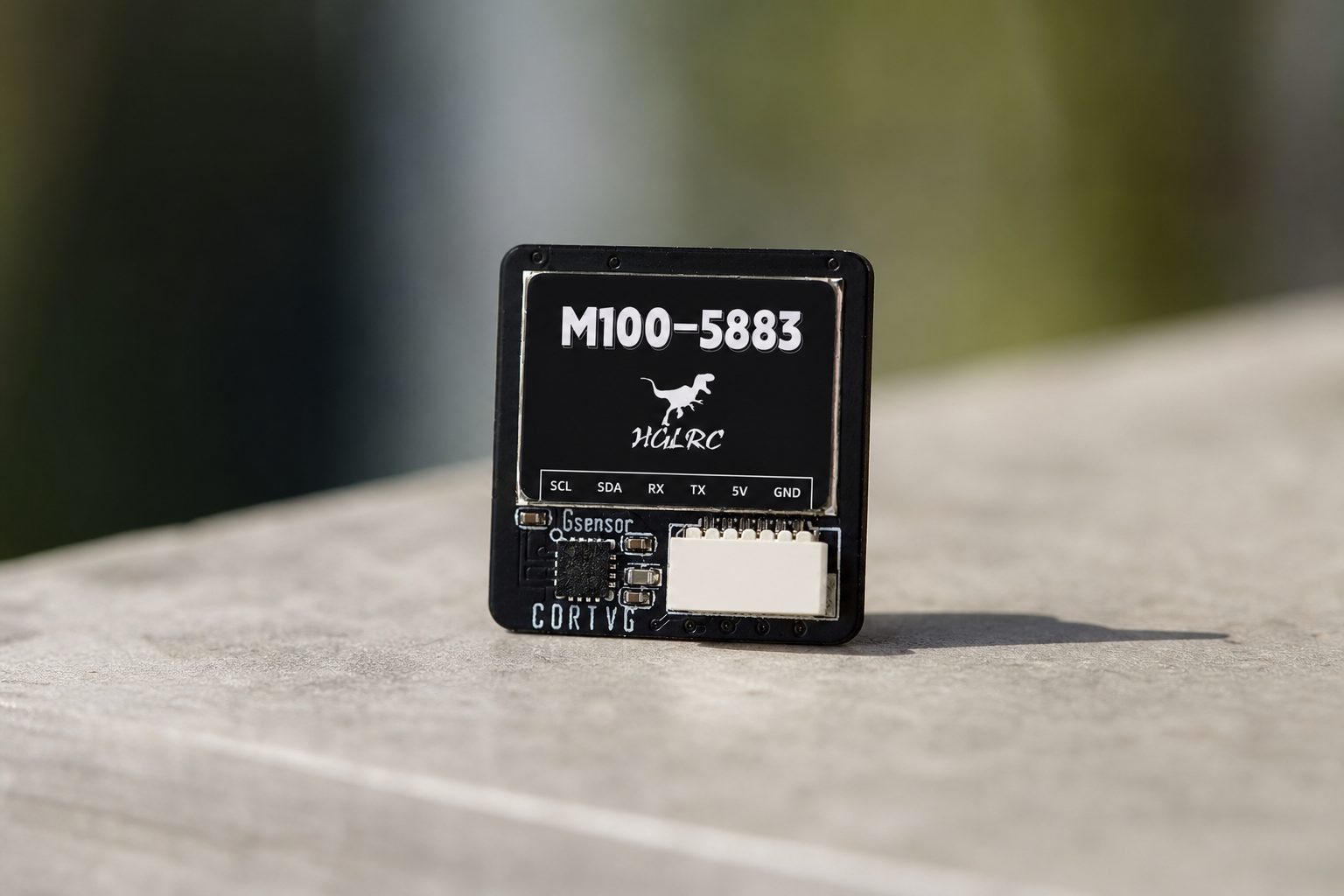

HGLRC M100-5883 to moduł GPS o masie 7,73 g z chipem M10, kompasem i wyjściem 10 Hz do samolotów i dronów FPV

HGLRC M100-5883 to kompaktowy moduł GPS do dronów i samolotów FPV, który łączy chip GNSS M10, antenę ceramiczną i kompas. Producent kieruje go przede wszystkim do platform typu fixed-wing i UAV, w których ważne jest nie tylko położenie, ale także orientacja modelu.

Oficjalne dane podają 72 kanały odbiorcze, wyjście 10 Hz, 115200 bps, zasilanie 3,3–5 V, wymiary 21 × 21 × 8,02 mm i masę 7,73 g.

M10 to nowocześniejsza generacja GNSS

M10 należy do nowszych rozwiązań GNSS używanych w hobbystycznych autopilotach i FPV. Praktyczną korzyścią jest obsługa wielu systemów satelitarnych oraz szybsze uzyskiwanie fixa niż w przypadku starszych, prostych modułów w podobnych warunkach.

W przypadku funkcji Return-to-Home dobry fix ma kluczowe znaczenie. Jeśli model startuje bez wystarczającej liczby satelitów, funkcje nawigacyjne mogą działać niedokładnie.

Obsługiwane konstelacje

Producent podaje odbiór sygnałów z:

• GPS/QZSS L1C/A,
• SBAS,
• GLONASS L1OF,
• BeiDou B1I,
• Galileo E1B/C.

Więcej systemów oznacza większą liczbę dostępnych satelitów. Sama liczba konstelacji nie zastąpi jednak prawidłowego montażu anteny.

72 kanały i 10 Hz

Odbiornik ma 72 kanały i wyjście o częstotliwości do 10 Hz. Oznacza to, że pozycja może być aktualizowana nawet dziesięć razy na sekundę.

W przypadku wolno poruszającego się trackera wystarczyłby 1 Hz, ale w samolocie lub dronie 10 Hz jest bardziej naturalne i zapewnia kontrolerowi lotu świeższe dane.

115200 baud

Komunikacja odbywa się z prędkością około 115200 bps. Kontroler lotu musi mieć prawidłowo skonfigurowane UART, protokół i baud rate.

Jeśli GPS nie działa po podłączeniu, częstą przyczyną są zamienione przewody RX/TX lub nieprawidłowa konfiguracja portu, a nie uszkodzony moduł.

Kompas jest przydatny, ale wrażliwy

M100-5883 zawiera magnetometr. Pomaga on określić heading modelu.

Największym problemem są zakłócenia pochodzące od elektroniki zasilającej. Na kompas mogą negatywnie wpływać:

• ESC,
• przewody silników,
• wysoki prąd z akumulatora,
• magnesy,
• metalowe elementy.

Dlatego GPS/kompas często montuje się dalej od części zasilającej lub na krótkim maszcie.

Antena ceramiczna potrzebuje widoku na niebo

Antena patch powinna być skierowana górną stroną ku niebu. Nie należy zasłaniać jej płytą z włókna węglowego, akumulatorem ani metalowym elementem.

W przypadku samolotu typu fixed-wing odpowiednim miejscem jest górna lub tylna część kadłuba, z dala od VTX i przewodów wysokoprądowych.

Zasilanie 3,3–5 V

Moduł obsługuje 3,3–5 V. Standardowe wyjście 5 V kontrolera lotu jest więc odpowiednie, o ile zgadza się jego pinout.

Przed podłączeniem zawsze należy sprawdzić oznaczenia pinów. Odwrócona polaryzacja może uszkodzić moduł.

Wymiary i masa

Jak na quada racingowego jest to większy moduł, ale w przypadku drona long-range lub samolotu fixed-wing jego rozmiar jest całkiem rozsądny.

Pierwszy fix może zająć więcej czasu

Cold start bywa wolniejszy. Przed pierwszym lotem warto zostawić model na otwartej przestrzeni, aż kontroler lotu zgłosi stabilny fix i wystarczającą liczbę satelitów.

Dla kogo jest odpowiedni?

Najbardziej przyda się do:

• samolotów fixed-wing z iNav/ArduPilot,
• dronów long-range,
• funkcji Return-to-Home,
• rejestrowania danych GPS,
• projektów autonomicznych.

Czy warto kupić HGLRC M100-5883?

Tak, jeśli potrzebujesz GPS i kompasu w jednym module. Do największych zalet należą chip M10, obsługa większej liczby systemów GNSS, wyjście 10 Hz i niska masa. Wynik zależy jednak w dużym stopniu od montażu – nawet najlepszy moduł będzie działał źle, jeśli zamontujesz go obok VTX lub przewodów zasilających.
